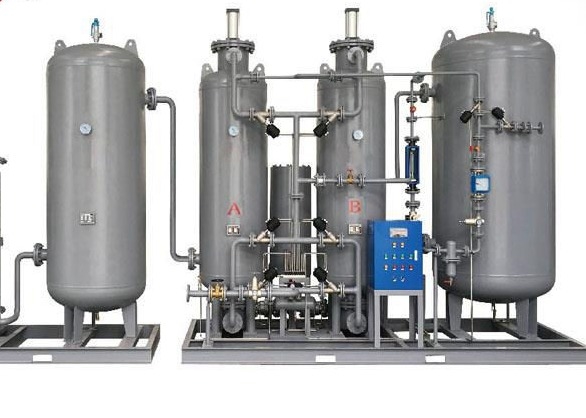

Εγκαταστάσεις N2 με ενσωματωμένη γεννήτρια αζώτου PSA 2000nm3/H

Ολοκληρωμένο Σύστημα Παραγωγής Αζώτου PSA με Σύστημα Ελέγχου Οθόνης Αφής για Τηλεχειρισμό

Η Γεννήτρια Αζώτου PSA βασίζεται στην τεχνολογία PSA (Pressure Swing Adsorption), η οποία χρησιμοποιεί ορισμένα ειδικά μοριακά κόσκινα (CMS) για να διαχωρίσει το αέριο αζώτου από τον αέρα. Χρησιμοποιείται όλο και περισσότερο για την επιτόπου παροχή αζώτου και την πλήρωση κυλίνδρων αζώτου.

Η γεννήτρια αζώτου PSA αποτελείται από έναν αεροσυμπιεστή, έναν στεγνωτήρα αέρα, φίλτρα αέρα, μια γεννήτρια αζώτου PSA και ένα σχετικό σύστημα ελέγχου. Ο πατενταρισμένος σχεδιασμός του δοχείου επιτρέπει στη γεννήτρια αζώτου PSA τη χαμηλότερη κατανάλωση ενέργειας και την καλύτερη απόδοση.

Χαρακτηριστικά διεργασίας των γεννητριών αζώτου οξυγόνου PSA:
(1) Ο εξοπλισμός παραγωγής αζώτου οξυγόνου PSA χαρακτηρίζεται από ευρεία εφαρμογή της πηγής αέρα, υψηλή καθαρότητα προϊόντος, απλή διαδικασία, υψηλό βαθμό αυτοματισμού, χαμηλό κόστος λειτουργίας κ.λπ.
(2) Η μονάδα καθαρισμού συμπιεσμένου αέρα έχει μεγάλη διάρκεια ζωής και είναι εύκολο να αντικατασταθεί και να συντηρηθεί.
(3) Η ροή εξόδου του εξοπλισμού παραγωγής αζώτου είναι μεγάλη και η πίεση εξόδου μπορεί να ρυθμιστεί εντός του καθορισμένου εύρους.
(4) Μπορεί να ανοίξει και να σταματήσει ανά πάσα στιγμή ανάλογα με την κατάσταση παραγωγής.
(5) Η καθαρότητα του αζώτου >99,99% μπορεί να επιτευχθεί μέσω psa και δεν απαιτείται εξοπλισμός καθαρισμού αζώτου.
(6) Προσθήκη συσκευής καθαρισμού αζώτου: υδρογόνωση καθαρισμού! Προσθέστε καθαρισμό άνθρακα, η καθαρότητα του αερίου προϊόντος που πληροί τις προδιαγραφές μπορεί να φτάσει ≥99,9995%.

• Υψηλή καθαρότητα, το αέριο άζωτο 99,9995% παράγεται σε μία διαδικασία χωρίς συσκευές καθαρισμού.
• Αυτόματη συσκευή συμπίεσης κυλίνδρων
• Συνεχής αυτόματη συμπίεση CMS, διασφαλίζει ότι το CMS δεν θα γίνει σκόνη.
• Διασφάλιση της ασφάλειας λειτουργίας της γεννήτριας N2.
• Ενδιάμεση τεχνολογία εξισορρόπησης, βελτίωση του αζώτου καθαρότητας, εξοικονόμηση του συμπιεσμένου αέρα.
• Λειτουργία: Εξοικονόμηση ενέργειας 10~20% με εναλλακτική προσρόφηση.
• Αυτόματη εκκένωση ακατάλληλου αερίου, Διασφάλιση ότι οι χρήστες χρησιμοποιούν κατάλληλο αέριο.
• Το σύστημα ελέγχου οθόνης αφής, όλα τα δεδομένα παρατηρούνται online και εμφανίζονται.
• Σωλήνωση από κράμα αλουμινίου εξαιρετικά πόλων, μηδενική κατανάλωση αέρα, χωρίς σκουριά, χαμηλή πτώση πίεσης, μπορεί επίσης να χρησιμοποιηθεί σε περιβάλλον χαμηλής θερμοκρασίας.
•
• Επιλογή μοριακού κόσκινου άνθρακα εξοικονόμησης ενέργειας, η τεχνολογία μέσης πίεσης και τα σχέδια συχνότητας & διαφορικής πίεσης χρησιμοποιούνται για τη μείωση της κατανάλωσης ακατέργαστου αερίου για τη μείωση του κόστους.
• Μπορεί να ελεγχθεί εξ αποστάσεως, να ελεγχθεί από κινητό τηλέφωνο Παρακολούθηση οποιαδήποτε στιγμή, οπουδήποτε.

Προδιαγραφές γεννήτριας αζώτου PSA

1. Χωρητικότητα αζώτου: 2~1000Nm3/h.

2. Καθαρότητα αζώτου: 90%, 99%, 99,5%, 99,9%, 99,99%, 99,999%...

3. Πίεση αζώτου από τη γεννήτρια αζώτου: 1-7bar.

Χαρακτηριστικά γεννήτριας αζώτου PSA

(1) Η γεννήτρια αζώτου είναι εξοπλισμένη με έναν σταθερό κοχλιοφόρο αεροσυμπιεστή Atlas Copco.

(2) Η γεννήτρια αζώτου είναι εξοπλισμένη με PLC Siemens και βαλβίδες BURKERT ή GEMU.

(3) Λιγότερα κινούμενα μέρη καθιστούν τη γεννήτρια αζώτου πιο αξιόπιστη και λιγότερες εργασίες συντήρησης.

(4) Η γεννήτρια αζώτου δεν χρειάζεται βάση θεμελίωσης.

(5) Η γεννήτρια αζώτου δεν χρειάζεται νερό ψύξης.

Αρχή λειτουργίας
Οι γεννήτριες οξυγόνου και αζώτου κατασκευάζονται σύμφωνα με την αρχή λειτουργίας P.S.A. (Pressure Swing Adsorption) και αποτελούνται από τουλάχιστον δύο απορροφητές γεμάτους με μοριακό κόσκινο. Οι απορροφητές διασχίζονται εναλλάξ από τον συμπιεσμένο αέρα (προηγουμένως καθαρισμένο για την εξάλειψη λαδιού, υγρασίας και σκόνης) και παράγουν άζωτο ή οξυγόνο. Ενώ ένα δοχείο, που διασχίζεται από τον συμπιεσμένο αέρα, παράγει αέριο, το άλλο αναγεννάται χάνοντας στην ατμόσφαιρα πίεσης τα αέρια που είχαν προηγουμένως προσροφηθεί. Η διαδικασία επαναλαμβάνεται κυκλικά. Οι γεννήτριες διαχειρίζονται από ένα PLC.
